电容感应式电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串连了一个容量较大的电容器，当运行绕组和启动绕组通过单项交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场相互作用产生电磁场转矩，使电机旋转起来。

较小的6uF是运行电容，较大的12uF电容是启动电容。

数字万用表通常都有最高20uF等很多电容档，可测6uF及12uF电容好歹。

图中S是定时器内部的双向开关，使电动机能间歇地双向转动。C1相当那个6uF运行电容，C2相当12uF启动电容。3、4点之间的常闭开关是装在电动机内部的自动开关。电动机不动时闭合，能以较大电流加大启动转矩，转速达到一定数值后在离心力作用下断开。

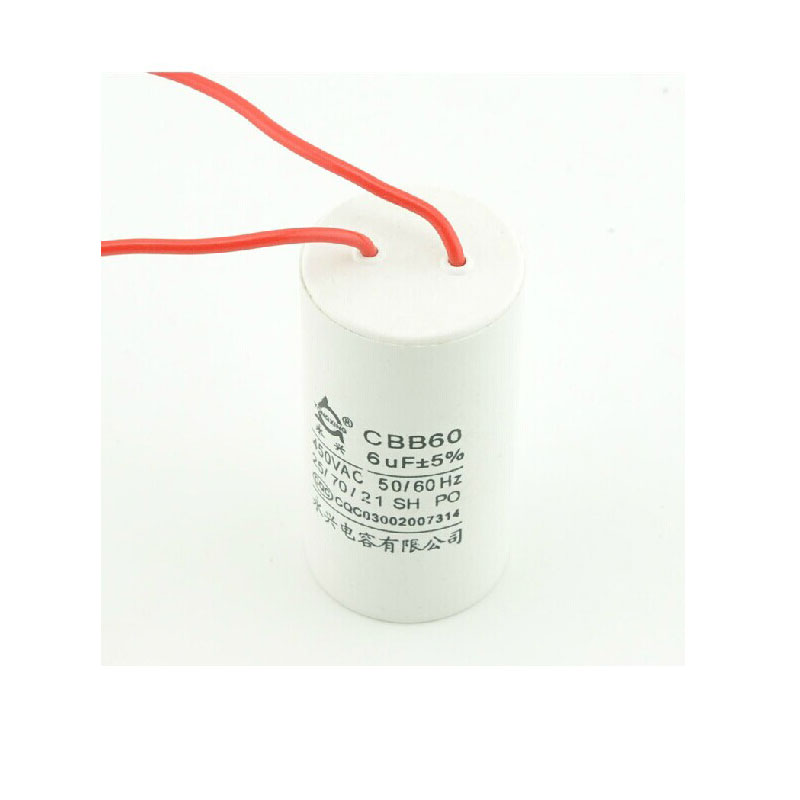

6UF±5%、150VAC、50/60HZ
